交流输出电抗器--苏州精峰达电气有限公司

电抗器

交流输出电抗器

技术规格

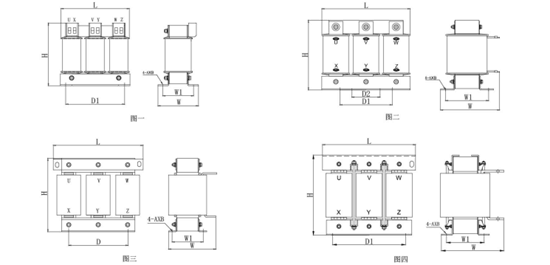

产品尺寸

输入电抗器型号	图号	适配功率（KW）	额定电流（A）	电感量（mH）	压降	外形尺寸（mm）							重量（KG）
输入电抗器型号	图号	适配功率（KW）	额定电流（A）	电感量（mH）	压降	L	W	H	D1	D2	W1	A*B	重量（KG）
OCL-JF0005-1M40-380	图一	1.5	5	1.4	1%	125	65	115	100		47	6*12	2.5
OCL-JF0007-1M00-380		2.2	7	1	1%	125	65	115	100		47	6*12	2.5
OCL-JF0010-0M70-380		3.7	10	0.7	1%	125	75	115	100		57	6*12	2.7
OCL-JF0015-0M47-380		5.5	15	0.47	1%	125	75	115	100		57	6*12	3.5
OCL-JF0020-0M35-380		7.5	20	0.35	1%	155	135	140	95	55	63	6*15	3.5
OCL-JF0030-0M23-380	图二	11	30	0.23	1%	155	135	140	95	55	63	6*15	5.5
OCL-JF0040-0M18-380		15	40	0.18	1%	155	150	140	95	55	73	6*15	5.5
OCL-JF0050-0M14-380		18.5	50	0.14	1%	195	150	165	120	64	80	8.5*20	5.6
OCL-JF0060-0M12-380		22	60	0.12	1%	195	140	165	120	64	80	8.5*20	5.8
OCL-JF0080-087U-380		30	80	0.087	1%	195	150	165	120	64	92	8.5*20	6.0
OCL-JF0090-078U-380		37	90	0.078	1%	195	150	165	120	64	92	8.5*20	6.0
OCL-JF0120-058U-380		45	120	0.058	1%	230	165	230	150		83	11*18	9.6
OCL-JF0150-047U-380	图三	55	150	0.047	1%	230	175	230	150		93	11*18	15.0
OCL-JF0200-035U-380		75	200	0.035	1%	250	190	240	182		93	11*18	17.3
OCL-JF0250-028U-380		110	250	0.028	1%	250	200	240	182		98	11*18	17.8
OCL-JF0290-024U-380		132	290	0.024	1%	250	200	240	182		98	11*18	24.7
OCL-JF0330-021U-380		160	330	0.021	1%	290	210	260	214		102	12*20	26.0
OCL-JF0390-018U-380		185	390	0.018	1%	290	210	260	214		102	12*20	26.5
OCL-JF0490-014U-380		220	490	0.014	1%	290	230	300	214		117	12*20	36.0
OCL-JF0600-012U-380		280	600	0.012	1%	320	250	310	243		125	12*20	43.5
OCL-JF0660-011U-380		300	660	0.011	1%	320	250	310	243		125	12*20	44.0
OCL-JF0800-08U7-380		380	800	0.0087	1%	320	260	310	243		140	12*20	55.0
OCL-JF1000-07U0-380	图四	450	1000	0.007	1%	320	290	340	243		140	12*20	61.5
OCL-JF1200-05U8-380		550	1200	0.0058	1%	365	310	390	260		145	15*25	88.0
OCL-JF1600-04U3-380		630	1600	0.0043	1%	365	310	480	260		175	15*25	90.0
